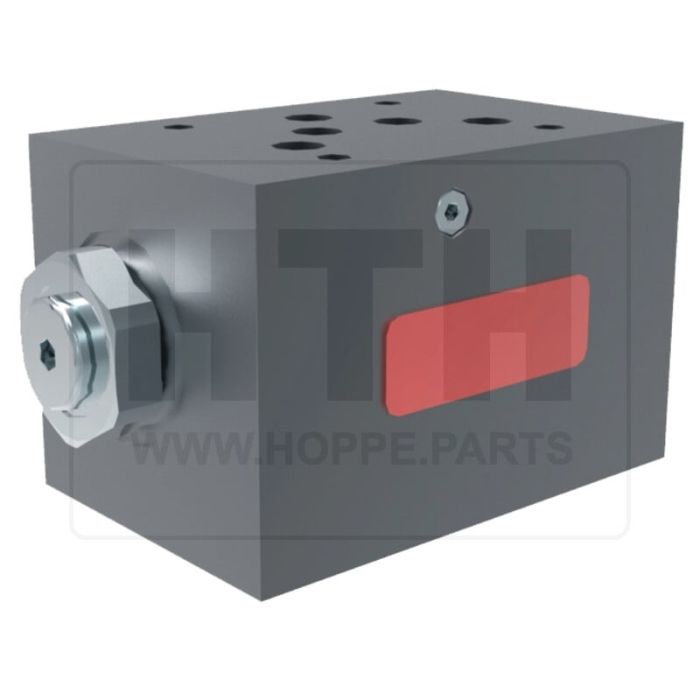

3-Wege Druckwaage NG10
Sonderangebot
255,40 €
Normalpreis
260,61 €
Auf Lager
Artikelnummer
100209641000
Sie sind noch nicht eingeloggt
| Gewicht (kg) | 3,7 |
|---|---|
| Beschreibung | • direktgesteuertes, federvorgespanntes 3-Wege-Druckwaageventil (Öffner) in der Form einer Sandwichplatte • Anschlüsse A und B sind immer durch das Wechselventil mit der Federkammer der Druckwaage verbunden • 3-Wege-Druckwaagen werden häufig parallel mit einem Drosselventil zur Funktion einer Zulaufsteuerung zusammen geschaltet, wodurch variable Lasten mit gleicher Geschwindigkeit angehoben oder abgesenkt werden können • Druckwaage hält Druckdifferenz zwischen Eingangs- und Ausgangsdruck (nach der Drossel) nahezu konstant • falls sich die Druckdifferenz aufgrund einer Laständerung verschiebt, kompensiert das Ventil die Abweichung durch Öffnen oder Schließen des Druchgangs zum Anschluss B • besteht kein Volumenstormbedarf seitens des Verbrauchers, fließt das Drucköl zum Tank - diese Funktion verhindert ein Überhitzen zum Beispiel in Load-Sensing Systemen mit Konstantpumpen |
| bestehend aus | • Gehäuse • Einschraubpatrone • Wechselventil |
| Typ | NG10 |
| ISO Nr. | 4401 |
| Innen-Ø (mm) | 11,2 |
| Dichtungsart | NBR |
| Betriebsdruck max. (bar) | 350 |
| Betriebstemperatur (°C) | -30 bis +100 |
| Volumenstrom max. (l/min) | 80 |
| Icon | Bezeichnung | Beschreibung | Typ | Größe | Download |
|---|---|---|---|---|---|
|
Infoblatt 3-Wege Druckwaage NG10 | Schieberbauweise - direktgesteuert - modular | 70.1 KB | Download |
