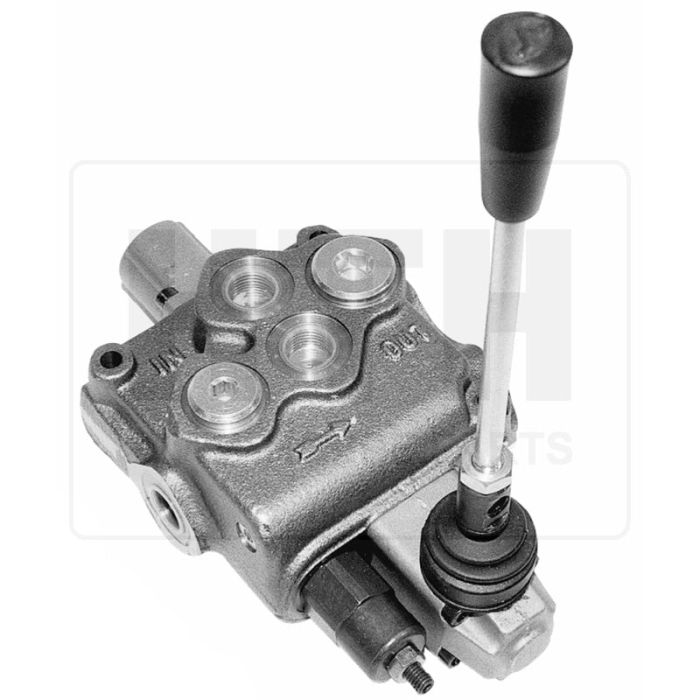

Monoblockventil SD11 1X DW
Sonderangebot
503,17 €
Normalpreis
513,44 €
Auf Lager
Artikelnummer
210232751000
Sie sind noch nicht eingeloggt
| Gewicht (kg) | 6,64 |
|---|---|
| Alternative Artikelnummern | 74577092 |
| Lieferumfang | • 1x Monoblockventil • 1x Handhebel |
| Ausführung | 4/3-Wege, 1 x doppeltwirkend (A-B geschlossen / Federrückstellung) |
| Breite (mm) | 130 |
| Tiefe (mm) | 244 |
| Gehäusematerial | Stahlguss |
| Hebel | 1 |
| Schraubengröße (mm) | M8 |
| Funktion Steuerkolben | 1 x dw |
| Lochbild (mm) | 100 x 103 |
| Anschluss A-B (BSP) | G 1/2" |
| Anschluss P (BSP) | G 1/2" |
| Anschluss T (BSP) | G 3/4" |
| Betriebsdruck max. (bar) | 315 |
| Einstellmöglichkeiten DBV | 63 - 200 bar |
| PN (bar) | 315 |
| Betriebstemperatur (°C) | -20 bis +80 |
| Nenndurchfluss (l/min) | 70 |
| Zusatzinformationen | • max. Druck an Anschluss T: 25 bar • optimale Viskosität: 15 bis 75 mm²/s • Schaltstellung 0: P + A + B + T gesperrt • Schaltstellung 1: Schieber gezogen - P + A verbunden und B + T verbunden • Schaltstellung 2: Schieber gedrückt - P + B verbunden und A + T verbunden • Betätigung: Hebel Betätigung - Hebelgehäuse auf Seite von Anschluss "B" • interne Leckage A (B) zu T bei ∆p=100 bar und 40°C: 3 cm³/min |
