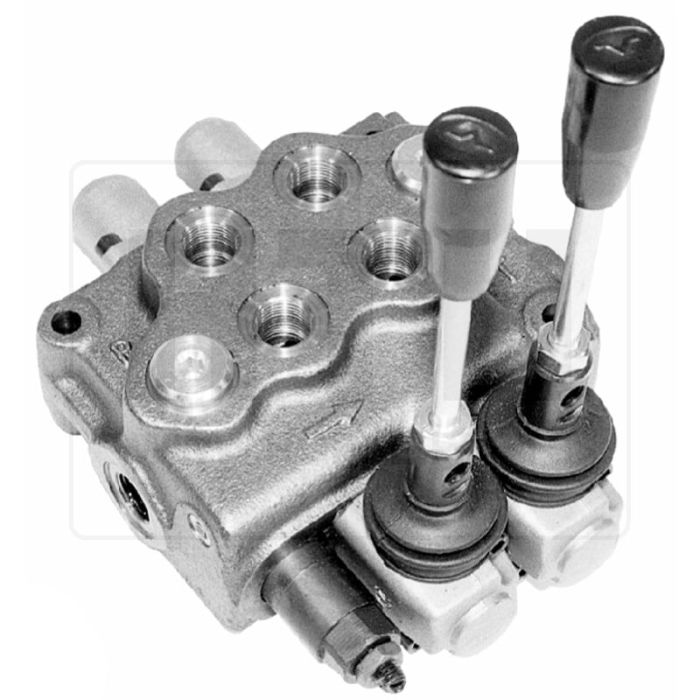

Monoblockventil SD11 2X DW
Sonderangebot
661,21 €
Normalpreis
674,70 €
Auf Lager
Artikelnummer
220132751000
Sie sind noch nicht eingeloggt
| Gewicht (kg) | 9,6 |
|---|---|
| Alternative Artikelnummern | 74584935, 51160163, Handsteuerventil, 104211045, SD11/2-P(KG3)/111L/111L/AET, 250-050-10450, 2 Sektion-Monoblockventil, Monoblock |
| Lieferumfang | • 1x Monoblockventil • 2x Handhebel |
| Ausführung | 4/3-Wege, 2 x doppeltwirkend (A-B geschlossen / Raste 1, 0, 2) |
| Breite (mm) | 175 |
| Tiefe (mm) | 244 |
| Gehäusematerial | Stahlguss |
| Hebel | 2 |
| Schraubengröße (mm) | M8 |
| Funktion Steuerkolben | 2 x dw |
| Lochbild (mm) | 145 x 103 |
| Anschluss A-B (BSP) | G 1/2" |
| Anschluss P (BSP) | G 1/2" |
| Anschluss T (BSP) | G 3/4" |
| Betriebsdruck max. (bar) | 315 |
| Einstellmöglichkeiten DBV | 63 - 200 bar |
| PN (bar) | 315 |
| Betriebstemperatur (°C) | -20 bis +80 |
| Nenndurchfluss (l/min) | 70 |
| Zusatzinformationen | • max. Druck an Anschluss T: 25 bar • optimale Viskosität: 15 bis 75 mm²/s • Schaltstellung 0: P + A + B + T gesperrt • Schaltstellung 1: Schieber gezogen - P + A verbunden und B + T verbunden • Schaltstellung 2: Schieber gedrückt - P + B verbunden und A + T verbunden • Betätigung: Hebel Betätigung - Hebelgehäuse auf Seite von Anschluss "B" • Positionierer: rastend in Schaltstellungen 0, 1 und 2 • interne Leckage A (B) zu T bei ∆p=100 bar und 40°C: 3 cm³/min |
