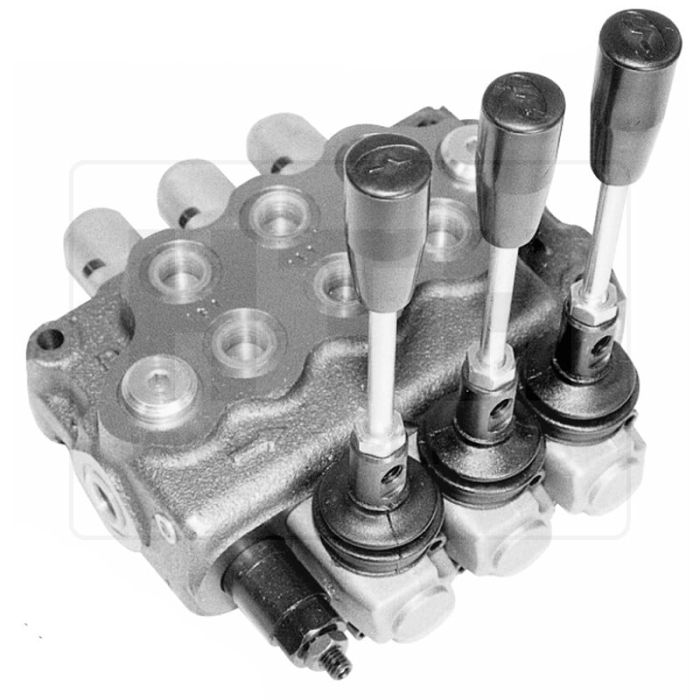

Monoblockventil SD5 3X DW
Sonderangebot
503,09 €
Normalpreis
513,36 €
Auf Lager
Artikelnummer
230232701000
Sie sind noch nicht eingeloggt
| Gewicht (kg) | 7,13 |
|---|---|
| Alternative Artikelnummern | 74620938, 51160014, 250A-050-01000, SD5/3-P(JG3-120)/18L/18L/18L/AET, 3 Sektionen-Monoblockventil, Monoblock, 84812010 |
| Lieferumfang | • 1x Monoblockventil • 3x Handhebel |
| Ausführung | 4/3-Wege, 3 x doppeltwirkend (A-B geschlossen / Federrückstellung) |
| Breite (mm) | 174 |
| Tiefe (mm) | 185 |
| Gehäusematerial | Stahlguss, verzinkt |
| Hebel | 3 |
| Funktion Steuerkolben | 3 x dw |
| Anschluss A-B (BSP) | G 3/8" |
| Anschluss P (BSP) | G 3/8" |
| Anschluss T (BSP) | G 3/8" |
| Betriebsdruck max. (bar) | 315 |
| Einstellmöglichkeiten DBV | 63 - 200 bar |
| PN (bar) | 315 |
| Betriebstemperatur (°C) | -20 bis +80 |
| Nenndurchfluss (l/min) | 45 |
| Zusatzinformationen | • max. Druck an Anschluss T: 25 bar • optimale Viskosität: 15 bis 75 mm²/s • Schaltstellung 0: P + A + B + T gesperrt • Schaltstellung 1: Schieber gezogen - P + A verbunden und B + T verbunden • Schaltstellung 2: Schieber gedrückt - P + B verbunden und A + T verbunden • Betätigung: Hebel Betätigung - Hebelgehäuse auf Seite von Anschluss "B" • interne Leckage A (B) zu T bei ∆p=100 bar und 40°C: 3 cm³/min |
