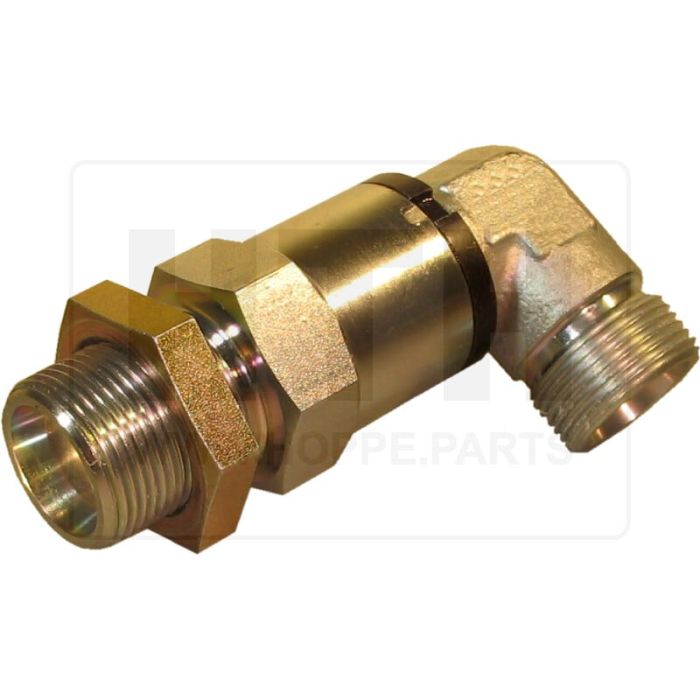

Drehverschraubung 90°, 16S, mit Schott
Sonderangebot
182,64 €
Normalpreis
186,37 €
Auf Lager
Artikelnummer
231627350000
Sie sind noch nicht eingeloggt
| Gewicht (kg) | 0 |
|---|---|
| Alternative Artikelnummern | 76 1212 1313, 7612121313, 76S 2121 1313 0353, 76S212113130353, 76S 2121 1313 0353 |
| Beschreibung | Drehservo-System 90° endlosdrehend |
| Ausführung | endlosdrehend |
| Ausführung/Typen | kugelgelagert |
| Baureihe | 16 S |
| Bauform | Winkel |
| Einbauhöhe (mm) | 62,5 |
| Innen-Ø (mm) | 16 |
| Nennweite DN | 10 |
| Dichtungsart | FKM |
| Schottgewinde | M24 x 1,5 |
| Schottlänge (mm) | 26 |
| Schlüsselweite (mm) | 30 |
| Anschlussgewinde | M24 x 1,5 |
| Gewinde | M24 x 1,5 |
| PN (bar) | 400 |
| Technische Daten | Drehservo-System 90° endlosdrehend |
| Zusatzinformationen | • zur spannungsfreien Montage ist der Direktanschluss von Rohrleitungen zu vermeiden • ein Zwischenschalten von Schläuchen mit einem Durchmesser von 5x Schlauchaussendurchmesser ist empfohlen • seitliche Verpsannungskräfte müssen vermieden werden |
| Icon | Bezeichnung | Beschreibung | Typ | Größe | Download |
|---|---|---|---|---|---|
|
Infoblatt Drehverschraubung 90° mit Schott, Drehservo-System endlosdrehend | 28.3 KB | Download |
