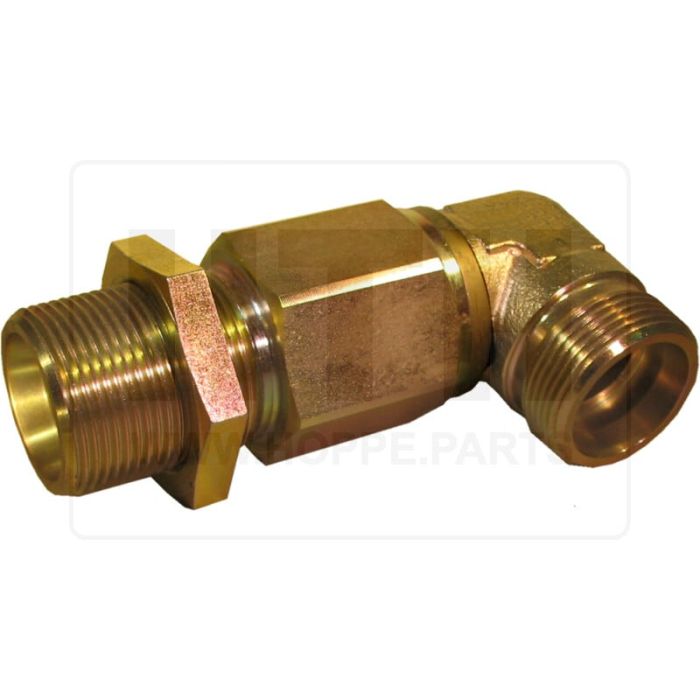

Drehverschraubung 90°, 20S, mit Schott
Sonderangebot
192,81 €
Normalpreis
196,74 €
Auf Lager
Artikelnummer
232027350000
Sie sind noch nicht eingeloggt
| Gewicht (kg) | 1 |
|---|---|
| Alternative Artikelnummern | GK 1875/00N, GK1875/00N, 76 1213 1616 0353 K, 76121316160353K, 76S 3121 1616 0353, 76S312116160353 |
| Beschreibung | Drehservo-System 90° endlosdrehend |
| Ausführung | endlosdrehend |
| Ausführung/Typen | kugelgelagert |
| Baureihe | 20 S |
| Bauform | Winkel |
| Einbauhöhe (mm) | 92 |
| Innen-Ø (mm) | 20 |
| Nennweite DN | 16 |
| Dichtungsart | FKM |
| Schottgewinde | M30 x 2 |
| Schottlänge (mm) | 39 |
| Schlüsselweite (mm) | 36 |
| Anschlussgewinde | M30 x 2 |
| Gewinde | M30 x 2 |
| PN (bar) | 400 |
| Technische Daten | Drehservo-System 90° endlosdrehend |
| Zusatzinformationen | • zur spannungsfreien Montage ist der Direktanschluss von Rohrleitungen zu vermeiden • ein Zwischenschalten von Schläuchen mit einem Durchmesser von 5x Schlauchaussendurchmesser ist empfohlen • seitliche Verpsannungskräfte müssen vermieden werden |
| Icon | Bezeichnung | Beschreibung | Typ | Größe | Download |
|---|---|---|---|---|---|
|
Infoblatt Drehverschraubung 90° mit Schott, Drehservo-System endlosdrehend | 28.3 KB | Download |
