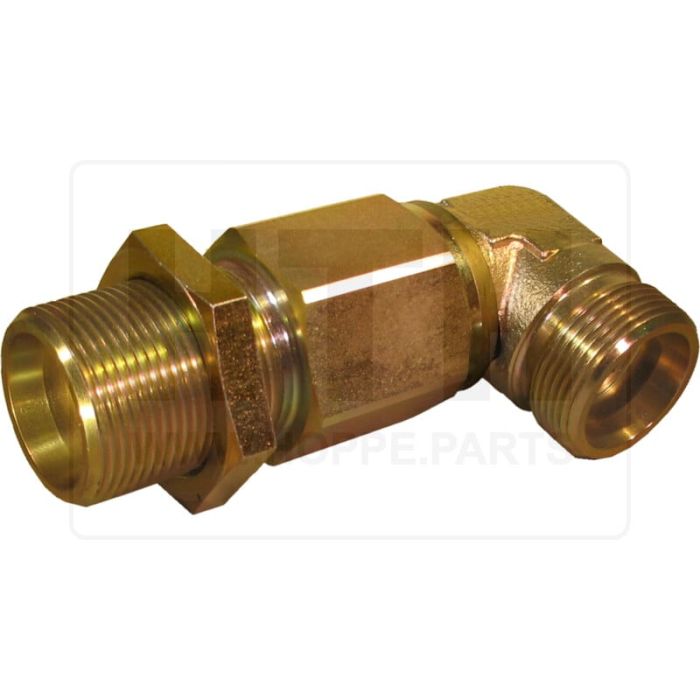

Drehverschraubung 90°, 25S, mit Schott
Sonderangebot
206,80 €
Normalpreis
211,02 €
Auf Lager
Artikelnummer
232527350000
Sie sind noch nicht eingeloggt
| Gewicht (kg) | 0,5 |
|---|---|
| Alternative Artikelnummern | 76 1213 2020 0353, 76121320200353, 76 1213 2020 0353 K, 76121320200353 K, 76S 3121 2020 0353, 76S312120200353, 76S 3121 2020 0353 |
| Beschreibung | Drehservo-System 90° endlosdrehend |
| Ausführung | endlosdrehend |
| Ausführung/Typen | kugelgelagert |
| Baureihe | 25 S |
| Bauform | Winkel |
| Einbauhöhe (mm) | 94,5 |
| Innen-Ø (mm) | 25 |
| Nennweite DN | 16 |
| Dichtungsart | FKM |
| Schottgewinde | M36 x 2 |
| Schottlänge (mm) | 42 |
| Schlüsselweite (mm) | 46 |
| Anschlussgewinde | M36 x 2 |
| Gewinde | M36 x 2 |
| PN (bar) | 400 |
| Technische Daten | Drehservo-System 90° endlosdrehend |
| Zusatzinformationen | • zur spannungsfreien Montage ist der Direktanschluss von Rohrleitungen zu vermeiden • ein Zwischenschalten von Schläuchen mit einem Durchmesser von 5x Schlauchaussendurchmesser ist empfohlen • seitliche Verpsannungskräfte müssen vermieden werden |
| Icon | Bezeichnung | Beschreibung | Typ | Größe | Download |
|---|---|---|---|---|---|
|
Infoblatt Drehverschraubung 90° mit Schott, Drehservo-System endlosdrehend | 28.3 KB | Download |
