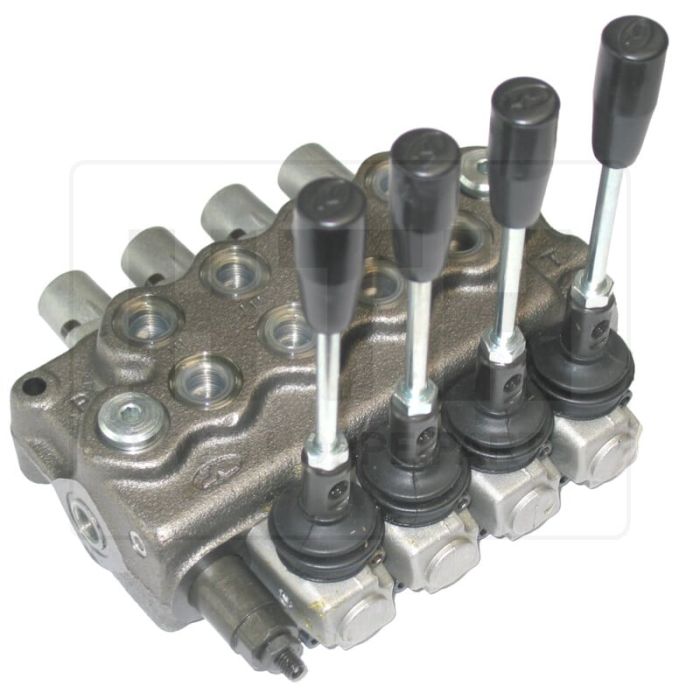

Monoblockventil SD11 4X DW
Sonderangebot
954,05 €
Normalpreis
973,52 €
Auf Lager
Artikelnummer
240132751000
Sie sind noch nicht eingeloggt
| Gewicht (kg) | 15,51 |
|---|---|
| Alternative Artikelnummern | 74607243 |
| Lieferumfang | • 1x Monoblockventil • 4x Handhebel |
| Ausführung | 4/3-Wege, 4 x doppeltwirkend (A-B geschlossen / Raste 1, 0, 2) |
| Breite (mm) | 265 |
| Tiefe (mm) | 244 |
| Gehäusematerial | Stahlguss |
| Hebel | 4 |
| Schraubengröße (mm) | M8 |
| Funktion Steuerkolben | 4 x dw |
| Lochbild (mm) | 235 x 103 |
| Anschluss A-B (BSP) | G 1/2" |
| Anschluss P (BSP) | G 1/2" |
| Anschluss T (BSP) | G 3/4" |
| Betriebsdruck max. (bar) | 315 |
| Einstellmöglichkeiten DBV | 63 - 200 bar |
| PN (bar) | 315 |
| Betriebstemperatur (°C) | -20 bis +80 |
| Nenndurchfluss (l/min) | 70 |
| Zusatzinformationen | • max. Druck an Anschluss T: 25 bar • optimale Viskosität: 15 bis 75 mm²/s • Schaltstellung 0: P + A + B + T gesperrt • Schaltstellung 1: Schieber gezogen - P + A verbunden und B + T verbunden • Schaltstellung 2: Schieber gedrückt - P + B verbunden und A + T verbunden • Betätigung: Hebel Betätigung - Hebelgehäuse auf Seite von Anschluss "B" • Positionierer: rastend in Schaltstellungen 0, 1 und 2 • interne Leckage A (B) zu T bei ∆p=100 bar und 40°C: 3 cm³/min |
