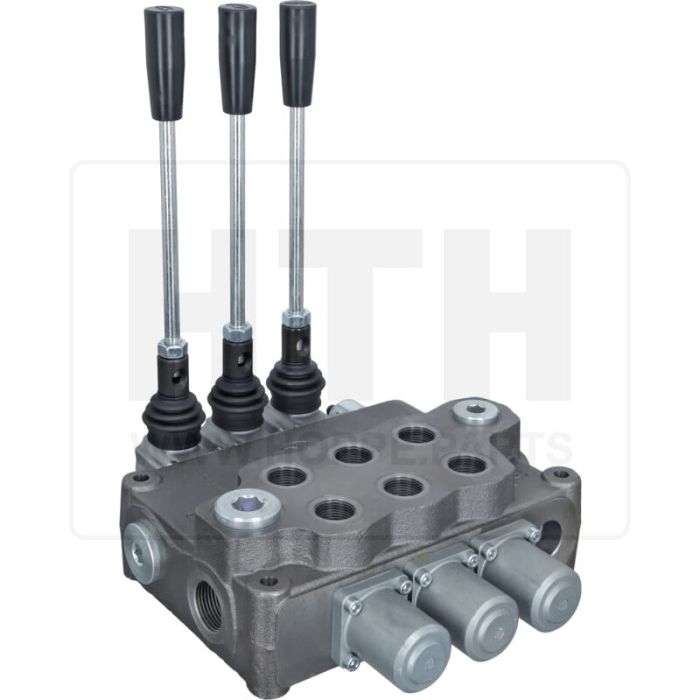

Monoblockventil SD18 3X DW
Sonderangebot
1.445,37 €
Normalpreis
1.474,87 €
Auf Lager
Artikelnummer
230232781000
Sie sind noch nicht eingeloggt
| Gewicht (kg) | 26,85 |
|---|---|
| Alternative Artikelnummern | 74618428, 51160706, 106311001, 250-080-05700, SD18/3-P(KG3-120)/18L/18L/18L/AET, 3 Sektion-Monoblockventil, Monoblock |
| Lieferumfang | • 1x Monoblockventil • 3x Handhebel |
| Ausführung | 4/3-Wege, 3 x doppeltwirkend (A-B geschlossen / Federrückstellung) |
| Breite (mm) | 265 |
| Tiefe (mm) | 320 |
| Gehäusematerial | Stahlguss |
| Hebel | 3 |
| Schraubengröße (mm) | M10 |
| Funktion Steuerkolben | 3 x dw |
| Lochbild (mm) | 235 x 152 |
| Anschluss A-B (BSP) | G 3/4" |
| Anschluss P (BSP) | G 3/4" |
| Anschluss T (BSP) | G 1" |
| Betriebsdruck max. (bar) | 250 |
| Einstellmöglichkeiten DBV | 63 - 200 bar |
| PN (bar) | 250 |
| Betriebstemperatur (°C) | -20 bis +80 |
| Nenndurchfluss (l/min) | 160 |
| Zusatzinformationen | • max. Druck an Anschluss T: 25 bar • optimale Viskosität: 15 bis 75 mm²/s • Schaltstellung 0: P + A + B + T gesperrt • Schaltstellung 1: Schieber gezogen - P + A verbunden und B + T verbunden • Schaltstellung 2: Schieber gedrückt - P + B verbunden und A + T verbunden • Betätigung: Hebel Betätigung - Hebelgehäuse auf Seite von Anschluss "B" • interne Leckage A (B) zu T bei ∆p=100 bar und 40°C: 4 cm³/min |
