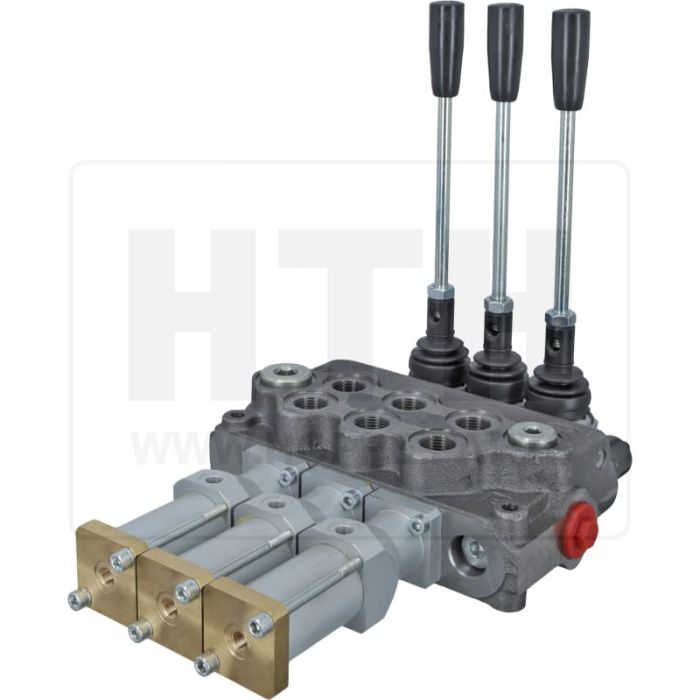

Monoblockventil SD11 3X DW
Sonderangebot
1.029,52 €
Normalpreis
1.050,53 €
Auf Lager
Artikelnummer
230332751000
Sie sind noch nicht eingeloggt
| Gewicht (kg) | 13,79 |
|---|---|
| Alternative Artikelnummern | 74614839, 51160709, Ventil, SD11/3-P(KG3)/18PL/18PL/18PL/AET-BSP, 250-050-13250, 104311033, SD11/3-P(KG3-120)/18PL/18PL/18PL/AET, 3 Sektion-Monoblockventil, Monoblock |
| Lieferumfang | • 1x Monoblockventil • 3x Handhebel |
| Ausführung | 4/3-Wege, 3 x doppeltwirkend (A-B geschlossen / Federrückstellung) mit pneumatischer Ansteuerung für alle Funktionen |
| Breite (mm) | 220 |
| Tiefe (mm) | 332 |
| Gehäusematerial | Stahlguss |
| Hebel | 3 |
| Schraubengröße (mm) | M8 |
| Funktion Steuerkolben | 3 x dw |
| Lochbild (mm) | 190 x 103 |
| Anschluss A-B (BSP) | G 1/2" |
| Anschluss P (BSP) | G 1/2" |
| Anschluss T (BSP) | G 3/4" |
| Betriebsdruck max. (bar) | 315 |
| Einstellmöglichkeiten DBV | 63 - 200 bar |
| PN (bar) | 315 |
| Betriebstemperatur (°C) | -20 bis +80 |
| Nenndurchfluss (l/min) | 70 |
| Zusatzinformationen | • Luftanschlussgewinde pro Funktion: 2 x 1/8" • max. Druck an Anschluss T: 25 bar • optimale Viskosität: 15 bis 75 mm²/s • Schaltstellung 0: P + A + B + T gesperrt • Schaltstellung 1: Schieber gezogen - P + A verbunden und B + T verbunden • Schaltstellung 2: Schieber gedrückt - P + B verbunden und A + T verbunden • Betätigung 1: Pneumatische ON/OFF Betätigung auf Seite von Anschluss "A" • Betätigung 2: Hebel Betätigung - Hebelgehäuse auf Seite von Anschluss "B" • Positionierer: Federrückzug in Schaltstellung • Steuerdruck pneumatische Ansteuerung 5,5 - 10 bar • interne Leckage A (B) zu T bei ∆p=100 bar und 40°C: 3 cm³/min |
